Nakamura-Tome NTMX-L
Nakamura-Tome NTMX-L
Zum Verkauf steht eine Nakamura-Tome NTMX-L (Langbett-Version) aus dem Jahr 2014 mit 21.200 Produktionsstunden. Diese hochmoderne Multitasking-CNC-Maschine vereint Dreh- und Fräsbearbeitung mit Gegenspindel und Frässpindel in einer kompakten Einheit. Mit 9 CNC-Achsen, 48-fach Werkzeugwechsler, LNS-Stangenlader und umfangreichem Zubehörpaket ist sie ideal für komplexe Komplettbearbeitungen mit höchster Präzision. Die Maschine befindet sich in einwandfreiem Zustand und ist kurzfristig verfügbar.
- Baujahr 2014, 21.200 Produktionsstunden, einwandfreier Zustand
- Fanuc 31i-A5 Steuerung mit modernen Software-Paketen
- 9 CNC-Achsen für höchste Flexibilität
- Hauptspindel + Gegenspindel (je A2-6/A2-5, 4.500 min⁻¹, volle C-Achse)
- Dreh-/Frässpindel oben mit B-Achse (±95°, 12.000 min⁻¹, Capto C4)
- 48-fach Werkzeugwechsler (2×24) mit IKZ
- 12/24-fach Revolver unten mit 12 angetriebenen Stationen (BMT-44)

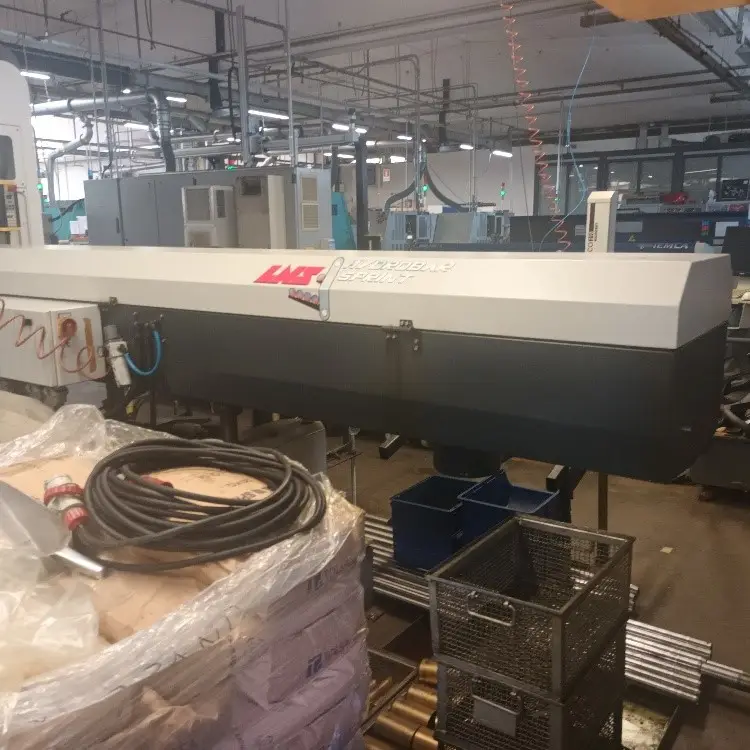

- LNS Hydrobar Sprint Stangenlader (3 Meter)
- 3× Hochdruck-Kühlmittelpumpen (18/3 bar)
- Umfangreiches Zubehörpaket und Spannmittel inklusive
Baujahr
2014
Betriebsstunden
21'200 h h
Verfügbarkeit
kurzfristig verfügbar bzw. nach Vereinbarung
hauptspindel
- •Spindelnase: A2-6
- •Leistung: 11 / 7.5 kW
- •Drehzahl: bis 4.500 min⁻¹
- •Max. Stangendurchlass: 65 mm
- •Max. Drehdurchmesser: 200 mm
- •Volle C-Achse (0.001°) mit Scheibenbremse
gegenspindel
- •Spindelnase: A2-5
- •Leistung: 11 / 7.5 kW
- •Drehzahl: bis 4.500 min⁻¹
- •Max. Stangendurchlass: 51 mm
- •Max. Drehdurchmesser: 200 mm
- •Volle C-Achse (0.001°) mit Scheibenbremse
- •Spindelabstand: 1.320 mm, Verfahrweg: 1.120 mm

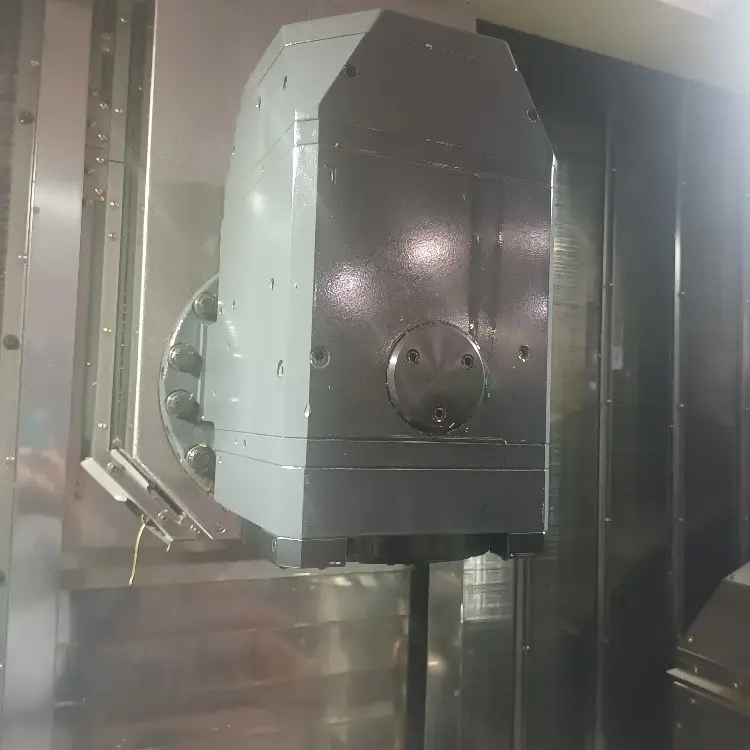

drehFraesspindel
- •Verfahrwege: X = 570 mm, Z = 1.637 mm, Y = ±100 mm
- •B-Achse: Schwenkbereich ±95° (190° gesamt), Indexierung 4×90°
- •Max. Drehzahl: 12.000 min⁻¹
- •Leistung: 11 / 7.5 kW
- •Werkzeugaufnahme: Capto C4
- •Werkzeugwechsler: 48-fach (2×24)
- •IKZ – Innere Kühlmittelzufuhr
Revolver
- •Revolver: 12/24-fach
- •Angetriebene Stationen: 12
- •Verfahrwege: X = 130.5 mm, Z = 998 mm
- •Antrieb: 7.1 / 2.2 kW, 6.000 min⁻¹ (BMT-44)
optionenSoftware
- •Automatische Türfunktion, 3-Farb-Signallampe

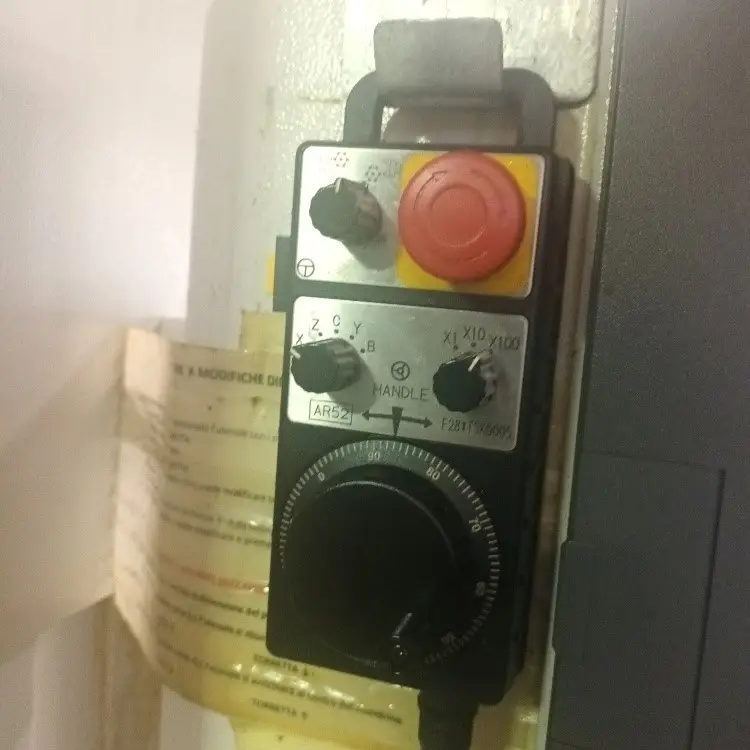

- •Externes Handrad (2 m Spiralkabel)
- •Schnittstelle für Stangenlader
- •Autom. Abschaltung bei Materialende
- •Vorbereitung für Ölnebelabsaugung (Ø100 mm)
- •Teileauffang links, Materialausgabe in geschlossener Chute
- •Fertigteil-Entlader G mit Transportband rechts
- •Luftreinigung links/rechts außen
- •Kühlmittelreinigung über rechte Spindel
- •Software: NT Nurse & NT Navigator
- •Modernes Produzieren: G112 Polarkoordinaten IP, G107 Zylinder IP
- •Synchrongewinden (fest & rotierend), Gewindefräsen (2A zirkular + 1A linear)
- •PMS 5-Achsen Simultanfräsen inkl. 4 GB Serverkarte
zubehoer
- •3× Hochdruck-Kühlmittelpumpen (18/3 bar, Eintauchfilter)
- •2× Standard-Kühlmittelpumpen
- •Fahrbarer Kühlmitteltank (350 Liter)
- •Späneförderer mit Scharnierband
- •Ölkühler
- •Transformator 400 → 200 Volt
- •Stangenlademagazin: LNS Hydrobar Sprint, 3 Meter inkl. Zubehör
spannmittel
- •Hainbuch Spanntop BZI 65 auf beiden Spindeln
- •Capto C4 Werkzeughalter-Sortiment (ohne Werkzeuge)
- •Feste Werkzeugaufnahmen für unteren Revolver (inkl. AGW)
- •Bearbeitungswerkzeuge nicht enthalten
abmessungen
- •Maschine: L 5.810 × T 3.160 × H 2.860 mm
- •Mit Lader: L 10.500 × T 3.160 × H 2.860 mm
- •Maschinengewicht: 16.000 kg
• Besichtigungen erfolgen persönlich vor Ort
• Neutrales Gutachten durch erfahrene Servicetechniker auf Kundenwunsch gegen Verrechnung möglich
• Die endgültige Bewertung liegt beim Käufer
