Nakamura NTJX mit Stäubli TX-200 Roboter
Nakamura NTJX

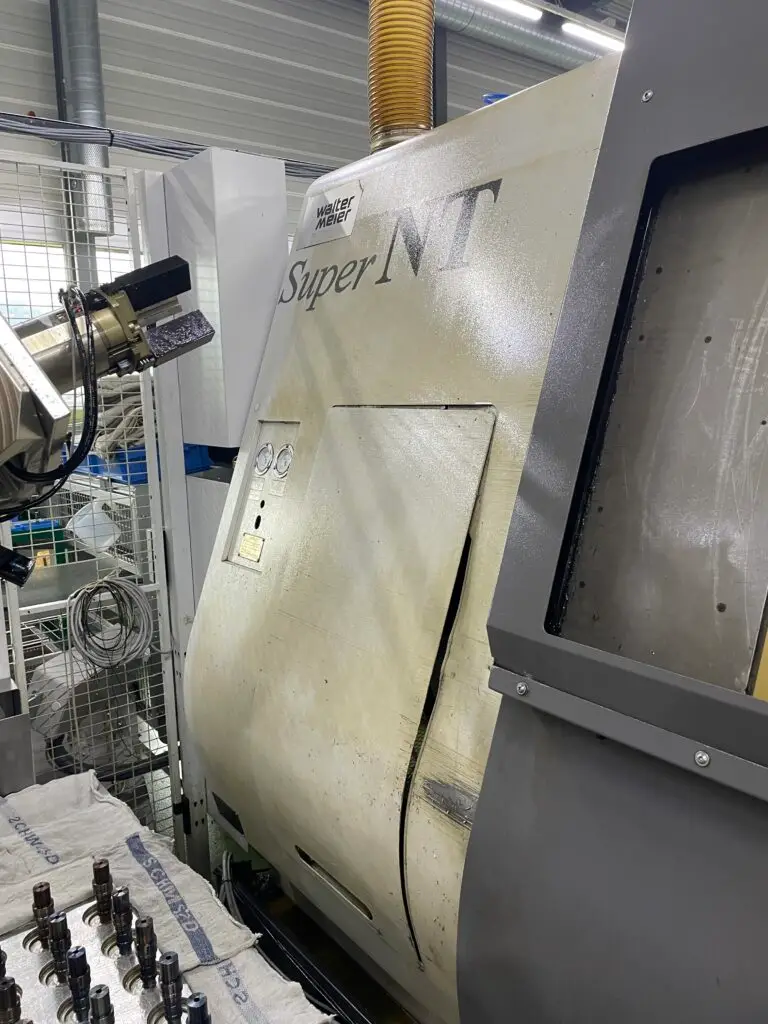

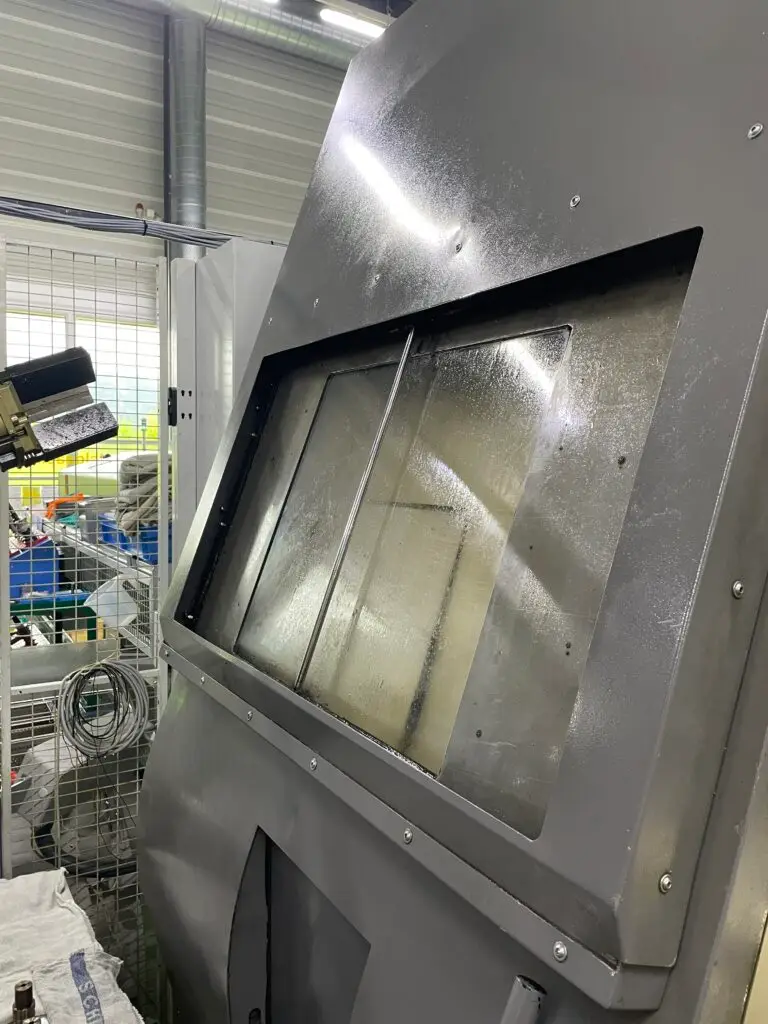

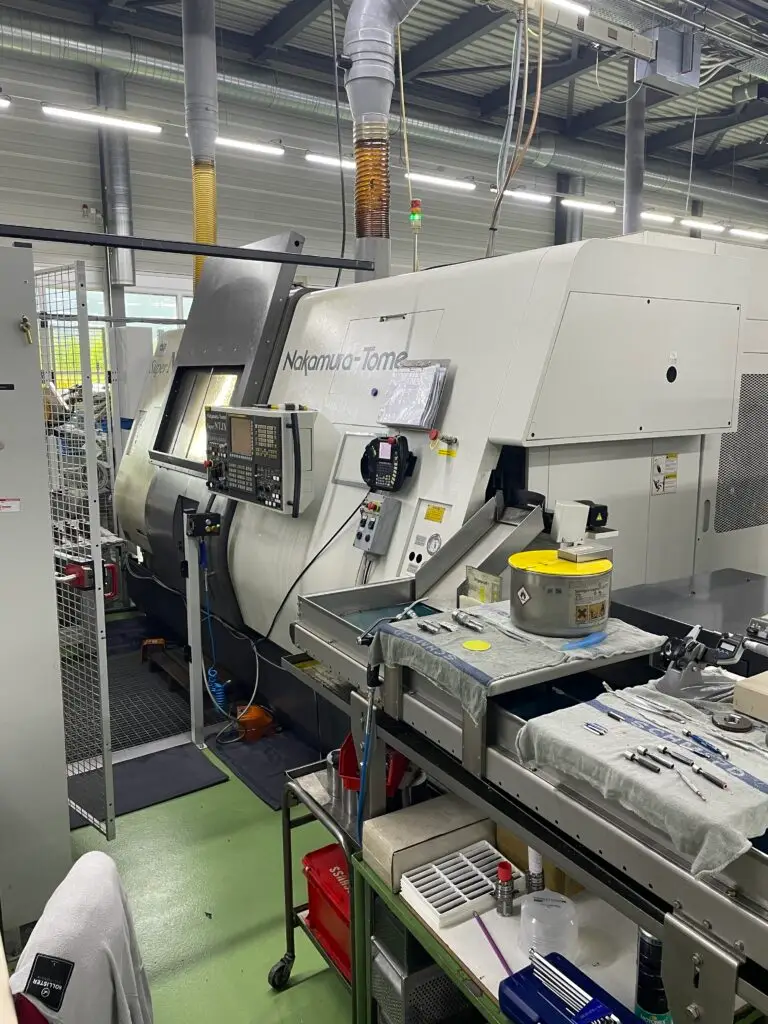

Die Nakamura-Tome Super NTJX ist ein hochmodernes CNC-Dreh- und Fräszentrum mit vollautomatischer Roboterzelle, das speziell für anspruchsvolle Präzisionsfertigungen entwickelt wurde. Diese leistungsstarke Maschine zeichnet sich durch hervorragende technische Eigenschaften aus, wie z.B. einen maximalen Drehdurchmesser von bis zu 385 mm, eine Drehlänge von 1.090 mm und eine beeindruckende Distanz zwischen den Hauptspindeln von bis zu 1.290 mm. Die Automation erfolgt über eine hochwertige Roboterzelle mit einem Stäubli TX200 L Roboter (Reichweite 2.594 mm, Traglast 60 kg). Inbetriebnahme Mai 2011 mit ca. 9.500 Betriebsstunden. Die Maschine befindet sich in einem guten Zustand und wurde stets mit Schneidöl betrieben.
- Inbetriebnahme Mai 2011, ca. 9.500 Betriebsstunden, guter Zustand
- Max. Drehdurchmesser 385 mm, Drehlänge 1.090 mm
- Hauptspindeln: 6.000 min⁻¹, 15/11 kW (links) und 11/7.5 kW (rechts)
- Frässpindel: 8.000 min⁻¹, 54 Nm, HSK-63
- Werkzeugmagazin: 120 Plätze mit schnellem Wechselsystem
- Stäubli TX200 L Roboter: 2.594 mm Reichweite, 60 kg Traglast, ± 0,1 mm Genauigkeit
- Rohteilspeicher für bis zu 100 Werkstücke
- Hochdruck-Kühlsystem bis 70 bar
- LNS Quick Load Servo Fusion Stangenlader (3 Meter)
- Umfangreiches Zubehörpaket inklusive (Neupreis CHF 1'225'730)
Inbetriebnahme
Mai 2011

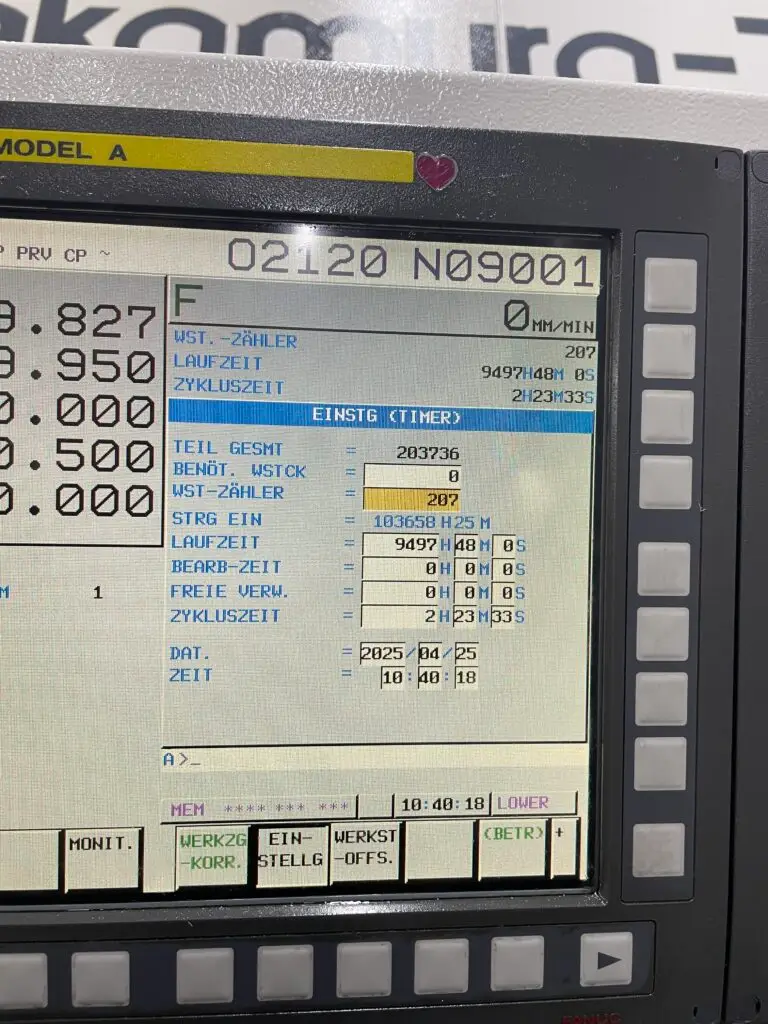

Betriebsstunden
9'500 h h
Verfügbarkeit
kurzfristig verfügbar bzw. nach Vereinbarung

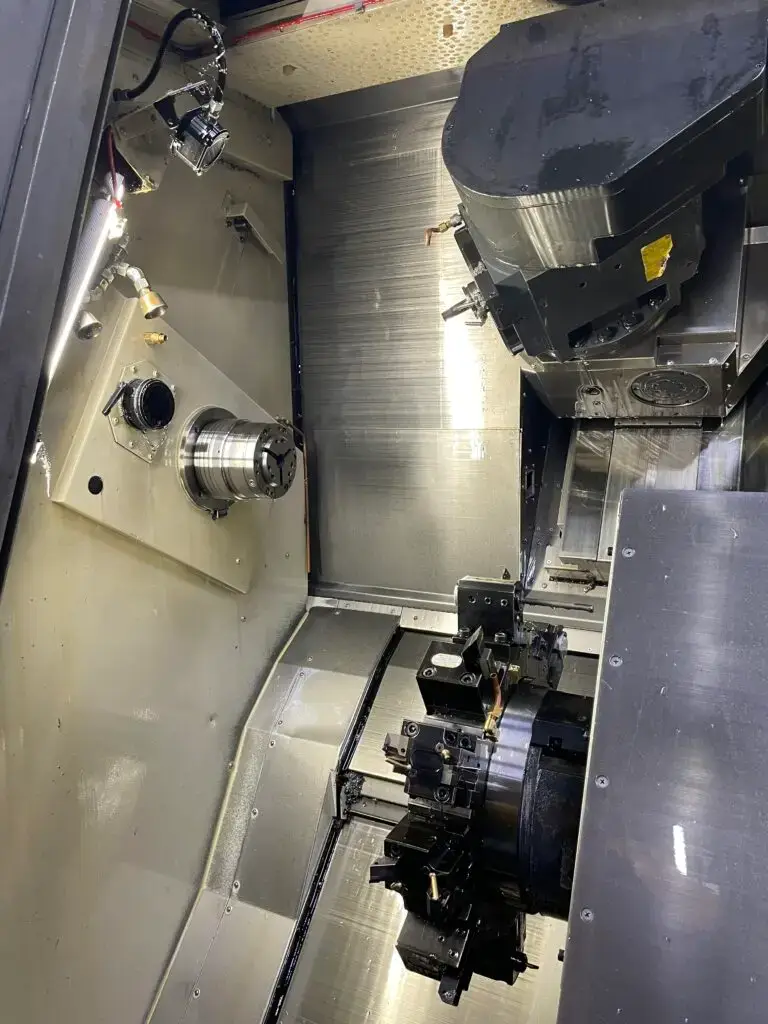

hauptspindeln
- •Max. Drehdurchmesser: 385 mm
- •Max. Drehlänge: 1.090 mm
- •Distanz zwischen Hauptspindeln: 1.290 mm
- •Max. Drehzahl: 6.000 min⁻¹
- •Spindelantrieb links: 15/11 kW
- •Spindelantrieb rechts: 11/7.5 kW
fraesspindel
- •Max. Drehzahl: 8.000 min⁻¹
- •Drehmoment: 54 Nm
- •Spindelantrieb: 7.5/3.7 kW
- •Werkzeugsystem: HSK-63
werkzeugsystem

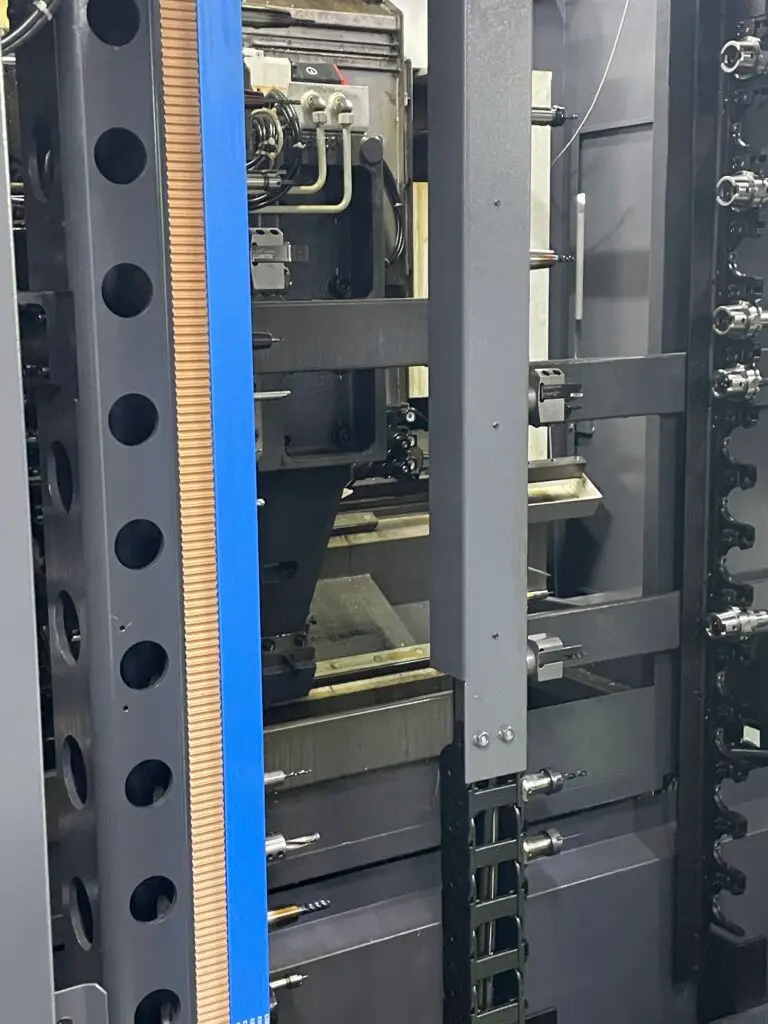

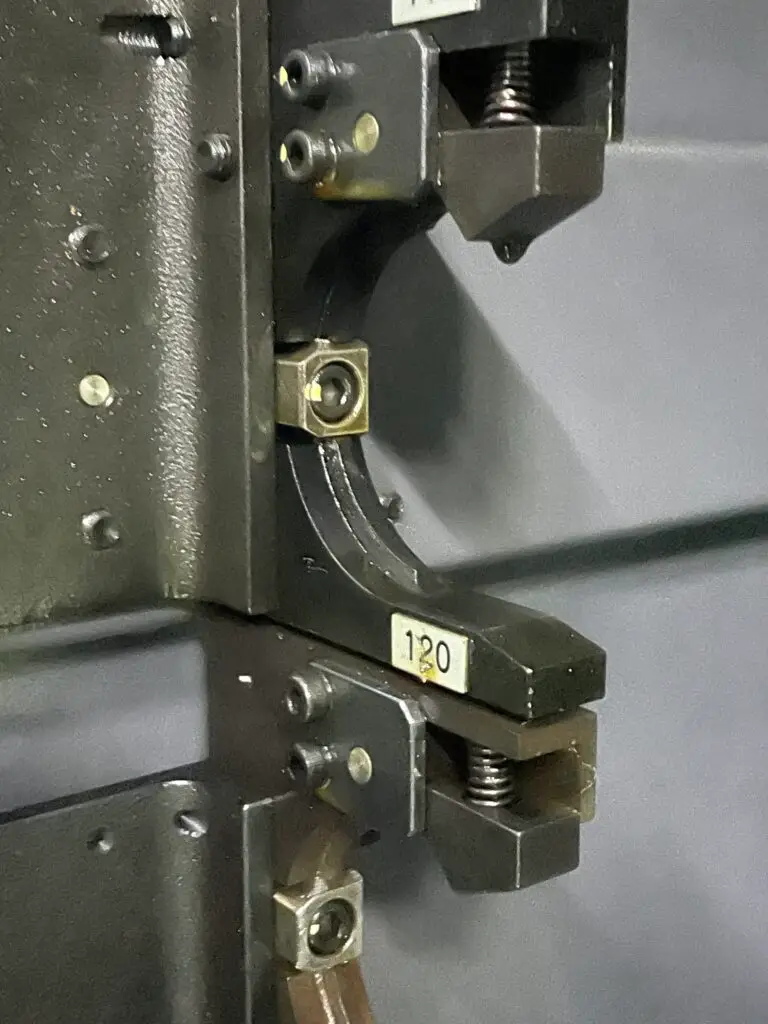

- •Werkzeugmagazin: 120 Plätze
- •Werkzeugwechselsystem: schnell und präzise
- •HSK-63 für höchste Genauigkeit
roboterzelle

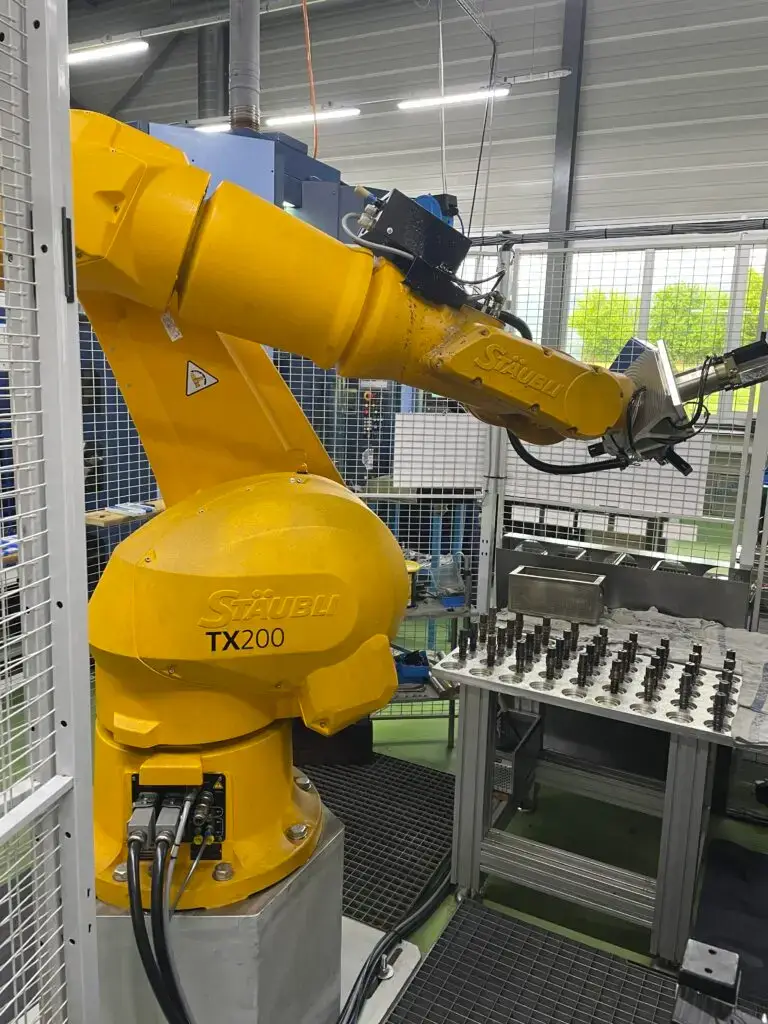

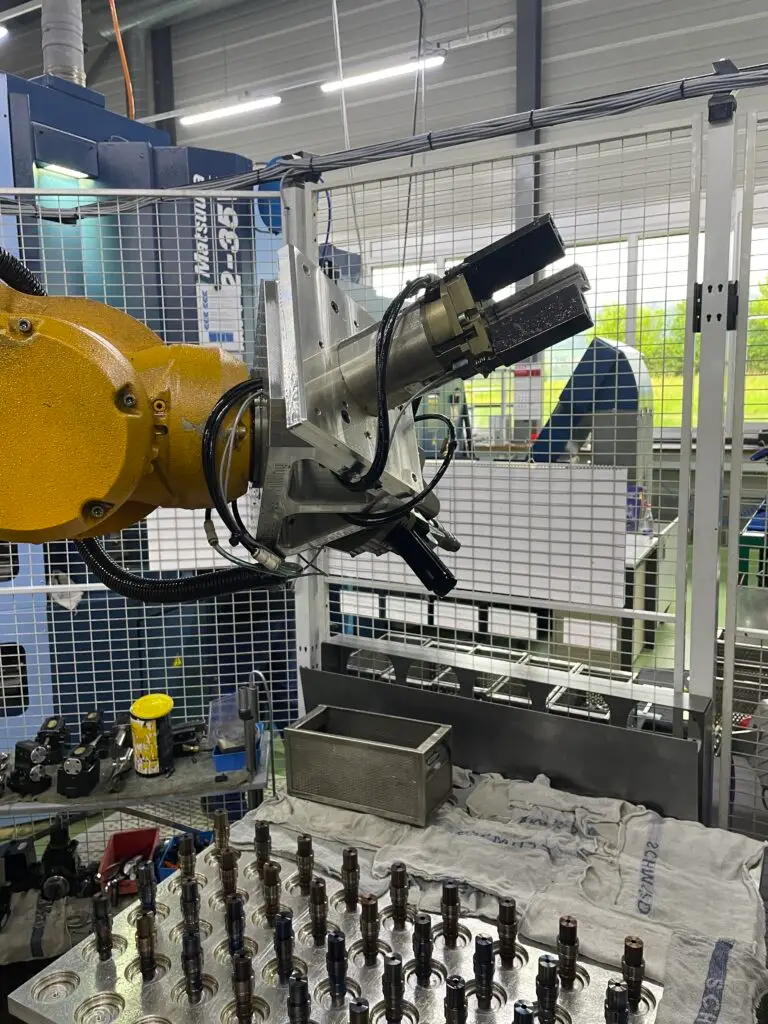

- •Roboter: Stäubli TX200 L
- •Reichweite: 2.594 mm
- •Wiederholgenauigkeit: ± 0,1 mm
- •Maximale Traglast: 60 kg
- •Doppelgreifer: Schunk, 2- oder 3-Finger-System
- •Rohteilgewicht: ca. 500 g
- •Fertigteilgewicht: ca. 350 g
- •Rohteilspeicher: 8 Spuren für bis zu 100 Werkstücke
- •Automatisierte lageorientierte Ablage in Waschkörbe
- •CE-Sicherheitsnormen erfüllt
zusatzausstattung
- •Hochdruck-Kühlsystem: bis zu 70 bar
- •Bandfilteranlage

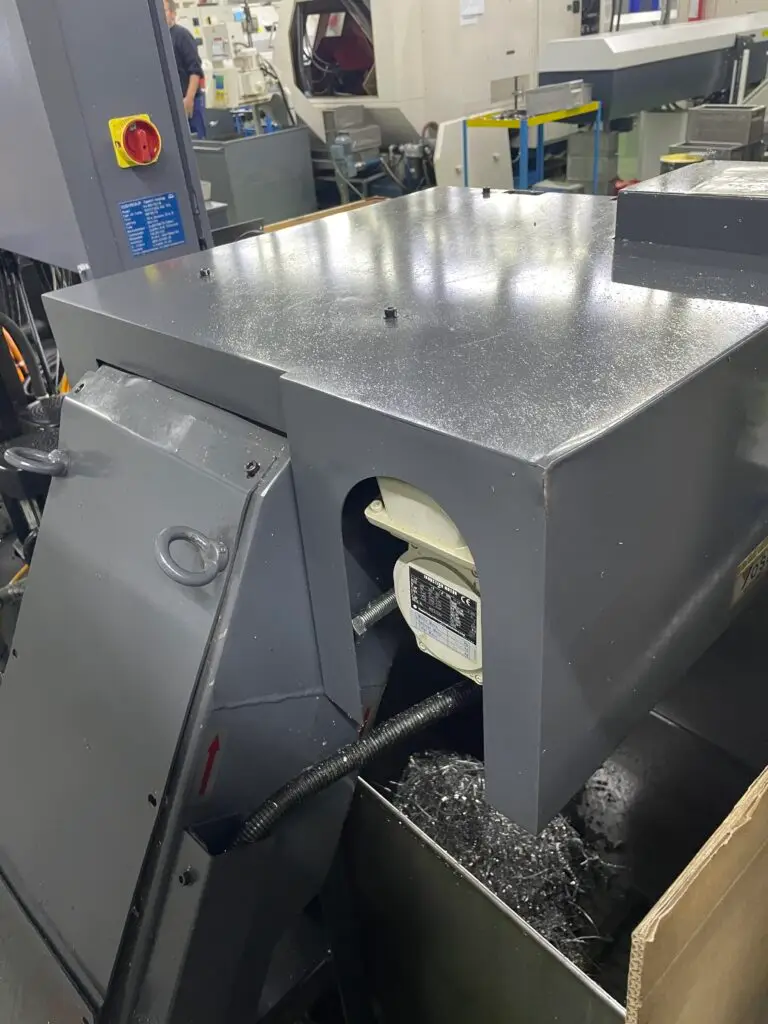

- •Scharnierband-Späneförderer
- •Brandschutzanlage: Al-deco STD Löschsystem
- •Werkstückvermessung: Infrarot-Messtaster
- •Werkzeugbruchüberwachung
- •Betrieb mit Schneidöl (optisch hervorragender Zustand)
zubehoer
- •Spannmittel Hauptspindel: Hainbuch BZI 65 Spannzangenfutter
- •Spannmittel Gegenspindel: Spannzangenfutter F48

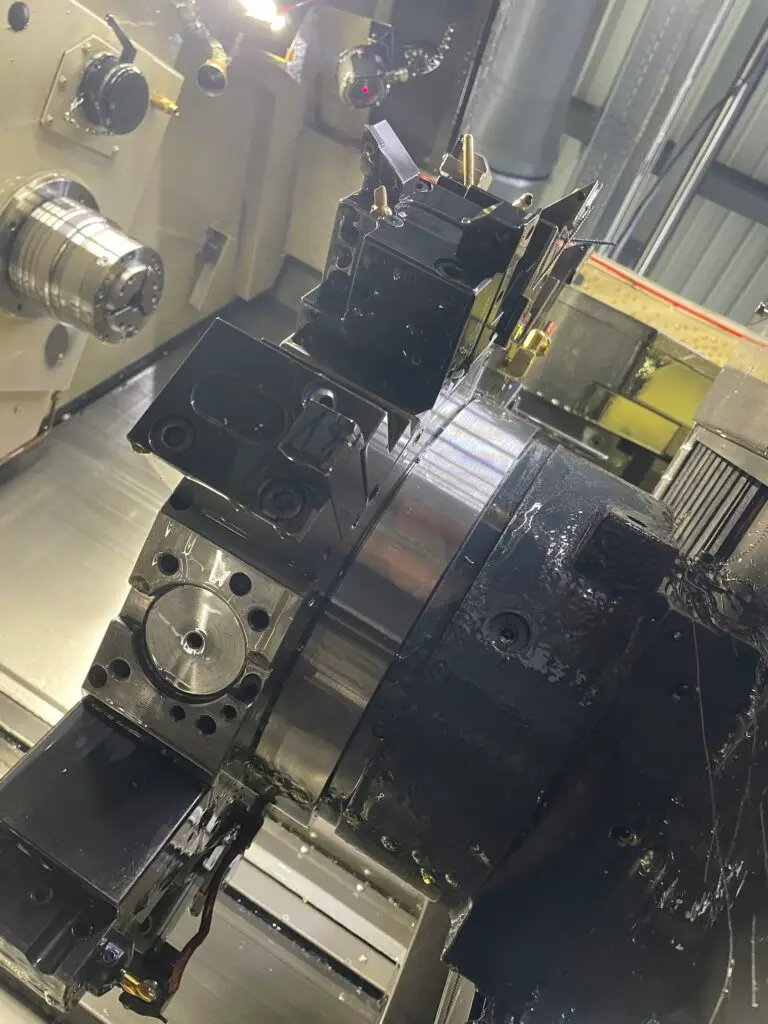

- •Werkzeughalter für Revolver (alle aktuell montierten Halter)
- •Frässpindel-Werkzeuge: 10x Spannzangenfutter, 5x Hydrodehnfutter, 5x Weldonfutter

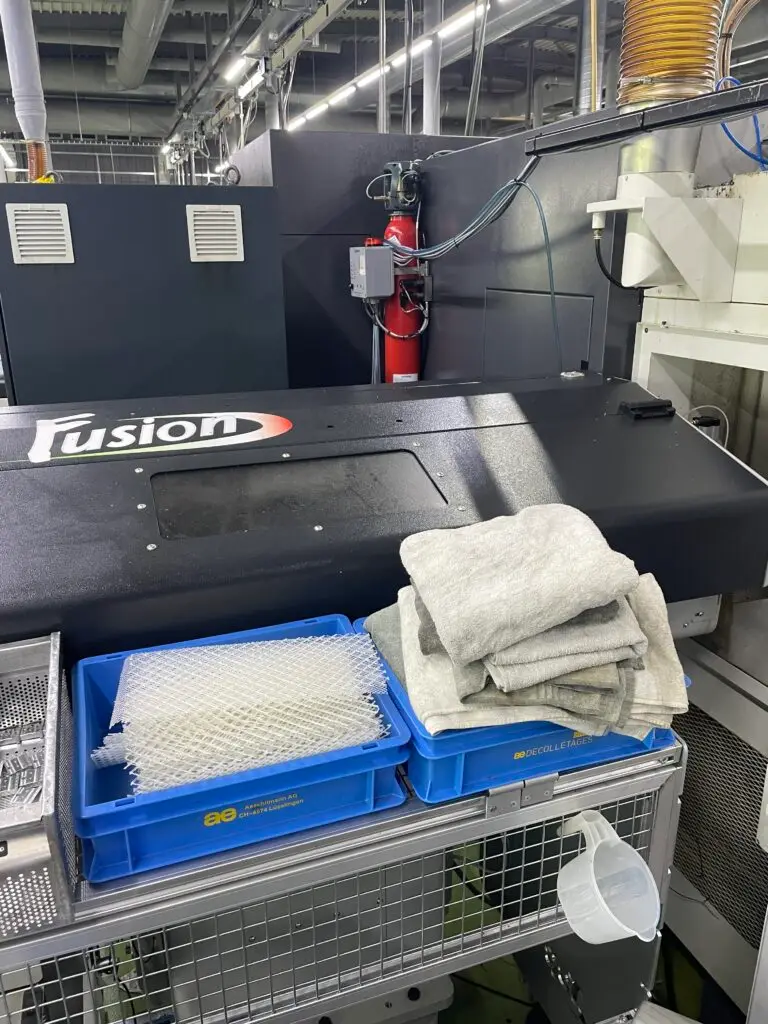

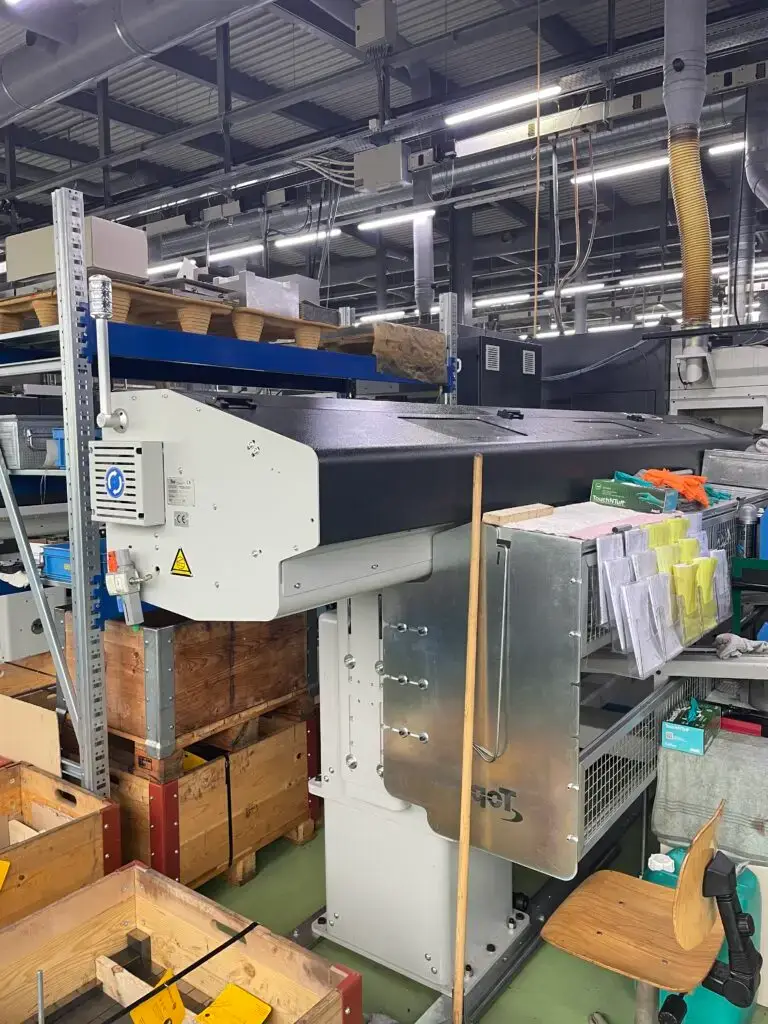

- •3-m-Stangenlademagazin: LNS Quick Load Servo Fusion
- •Späneförderer
- •Komplette Kühlmittelanlage
- •Brandschutzanlage
- •Förderband für den Teilegreifer G
Weitere Details
- •Neupreis Nakamura Super NTJX inkl. Zusatzausrüstung: CHF 985'830
- •Neupreis Wick Automation inkl. Roboterzelle: CHF 214'400
- •Paketgesamtpreis bei Neubeschaffung: CHF 1'225'730
- •Maschine wird ab Platz verkauft, ohne Spannzangen
- •Demontage und Transport vom Käufer zu tragen
• Besichtigungen erfolgen persönlich vor Ort
• Neutrales Gutachten durch erfahrene Servicetechniker auf Kundenwunsch gegen Verrechnung möglich
• Die endgültige Bewertung liegt beim Käufer
